Компенсатор типа СКУ ППМ в ассортименте

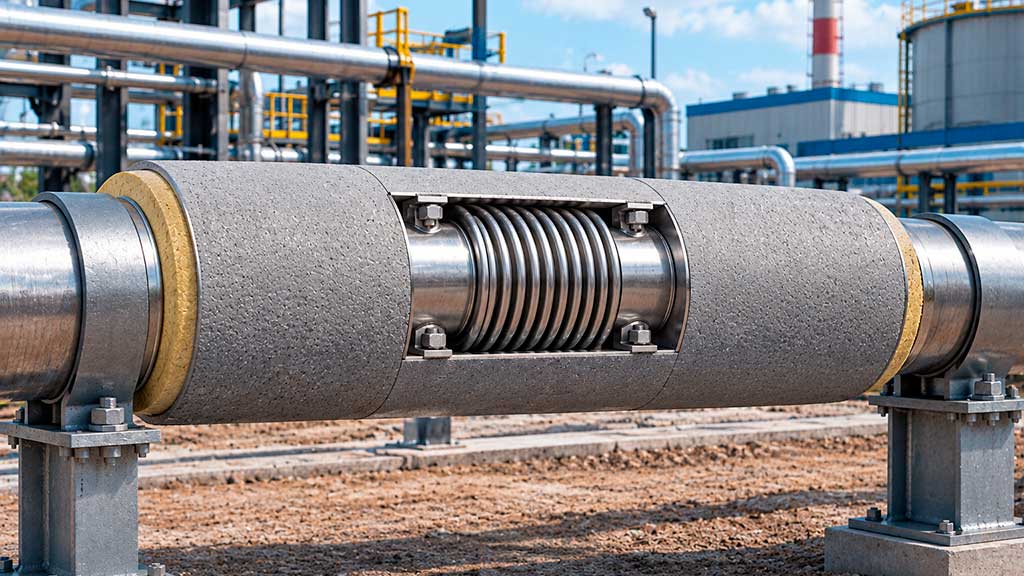

В тепловых сетях с изоляцией из пенополимерминерала (ППМ) применяют сильфонные компенсаторы ППМ, которые воспринимают температурные удлинения стальных труб при бесканальной прокладке. Компенсатор типа СКУ.ППМ, 2СКУ.ППМ — сильфонный компенсационный узел заводской готовности: сильфон помещен в защитный кожух и покрыт изоляцией, устойчивой к грунтовой влаге. Основные параметры:
- температура теплоносителя — до 150 °C;
- условное давление — до 1,6 МПа;
- номинальный диаметр — от 50 до 1200 мм;
- температура окружающей среды — от –40 до +40°C;
- тип компенсации — осевая.
Производство компенсатора в пенополимерминеральной изоляции
|
Этап
|
Описание
|
|
Подготовка сильфона
|
изготовление многослойного сильфона из нержавеющей стали, контроль геометрии и сварных швов
|
|
Сборка узла
|
монтаж сильфона в направляющих и защитном кожухе с присоединением стальных патрубков
|
|
Испытания
|
гидравлическая проверка на прочность и герметичность
|
|
Изоляция
|
нанесение слоя ППМ на корпус узла и концевые участки
|
|
Контроль
|
проверка толщины покрытия, диэлектрической сплошности и маркировка
|
Применение в сетях Санкт-Петербурга
Городские теплотрассы эксплуатируются в условиях высокого уровня грунтовых вод, блуждающих токов и плотной застройки. Для таких участков важны герметичность изоляции и компактность узлов. Узлы применяют:
- на магистральных и распределительных теплотрассах бесканальной прокладки;
- на участках с большой протяженностью между неподвижными опорами;
- при перекладке сетей в стесненных условиях;
- на вводах в здания и в местах отвода от магистрали;
Вопрос—ответ
Для чего нужен сильфонный узел СКУ?
Он компенсирует температурные удлинения трубопровода и снижает нагрузку на сварные швы и неподвижные опоры.
Чем сильфонный узел отличается от П-образного компенсатора?
Сильфонный узел компактнее и не требует устройства компенсационных ниш, поэтому подходит для бесканальной прокладки.
Поставка СКУ.ППМ, 2СКУ.ППМ
Сильфонные компенсаторы СКУ поставляются со склада и под заказ с паспортом и сертификатами соответствия. Специалисты ООО «НПГ Мариленд-Рус» подберут исполнение по диаметру, давлению и схеме прокладки и организуют доставку по Санкт-Петербургу и Ленинградской области.
