Сдвиговый компенсатор для трубопроводов в ассортименте

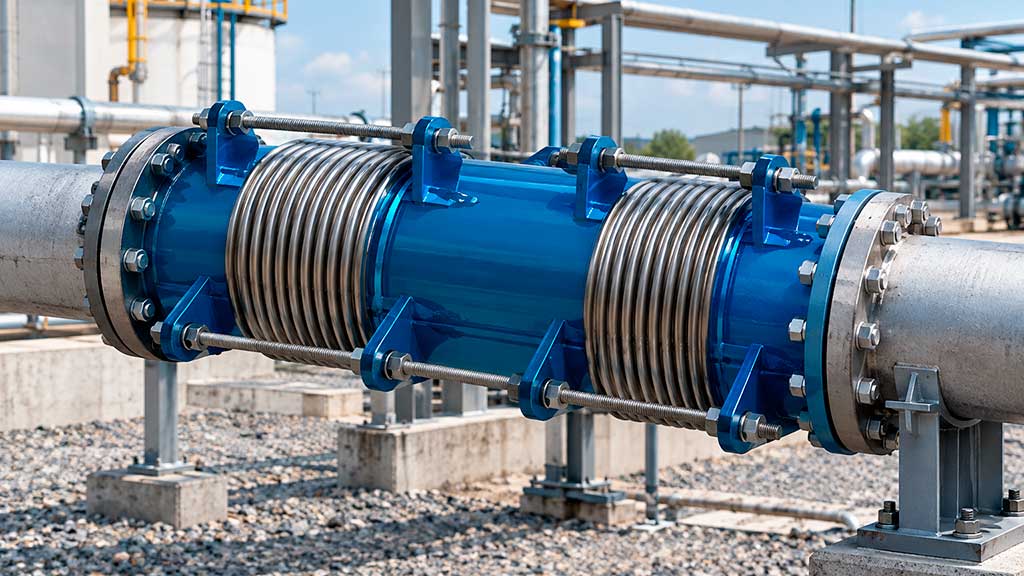

Сдвиговые компенсаторы — сильфонные устройства, которые воспринимают поперечные смещения трубопровода относительно его оси. Гофрированная оболочка работает на сдвиг и предотвращает появление изгибающих напряжений в трубе. Основные функции:
- компенсация поперечных перемещений участков трассы;
- защита сварных швов и опор от изгибающих нагрузок;
- снижение влияния осадки грунта и вибраций;
- сохранение герметичности стыков при деформациях.
Виды сдвиговых компенсаторов
| Вид | Описание |
|---|---|
| С присоединением сваркой | компенсаторы сдвиговые под приварку обеспечивают неразъемное соединение, подходят для подземных и труднодоступных участков |
| Фланцевые | компенсатор сильфонный универсальный фланцевый удобен при монтаже на арматуре и допускает демонтаж без резки трубы |
Основные характеристики
Рабочее давление изделий составляет 1,6—4,0 МПа, температура среды — от –40 до +400 °C. Условный проход — 50—1400 мм, величина сдвига — 30—100 мм. Сильфон изготавливают из нержавеющей стали аустенитного класса в 1—3 слоя, расчетный ресурс — не менее 1000 циклов.
Применение в сетях Санкт-Петербурга
Слабые намывные грунты, высокий уровень грунтовых вод и близость Невы вызывают неравномерные осадки трасс. Сдвиговые компенсаторы устанавливают там, где поперечные перемещения превышают допуски обычных схем компенсации:
| Область применения | Функция |
|---|---|
| Тепловые сети на намывных территориях | восприятие неравномерных осадок трубопровода |
| Мостовые переходы и путепроводы | компенсация смещений пролетных строений |
| Вводы в здания и коллекторы | разгрузка стыков при осадке фундаментов |
| Промышленные линии портовых и судостроительных предприятий | защита трубопровода от вибраций и деформаций |
Вопрос—ответ
Чем сдвиговой компенсатор отличается от осевого? Осевой компенсатор воспринимает удлинение вдоль трубы, а сдвиговой — поперечное смещение. Поэтому его применяют на участках с осадкой грунта и смещением опор.
Какое смещение трубопровода допускает сдвиговой компенсатор? Типовая величина сдвига составляет 30—100 мм в зависимости от условного прохода и числа слоев сильфона. Точное значение указывается в паспорте изделия.
Поставка сдвиговых компенсаторов
Чтобы купить сдвиговые компенсаторы для объектов Санкт-Петербурга, достаточно передать параметры проекта: специалисты ООО «НПГ Мариленд-Рус» подберут типоразмер и вид присоединения, предоставят сертификаты и паспорта, проконсультируют по монтажу и организуют доставку в согласованные сроки.
