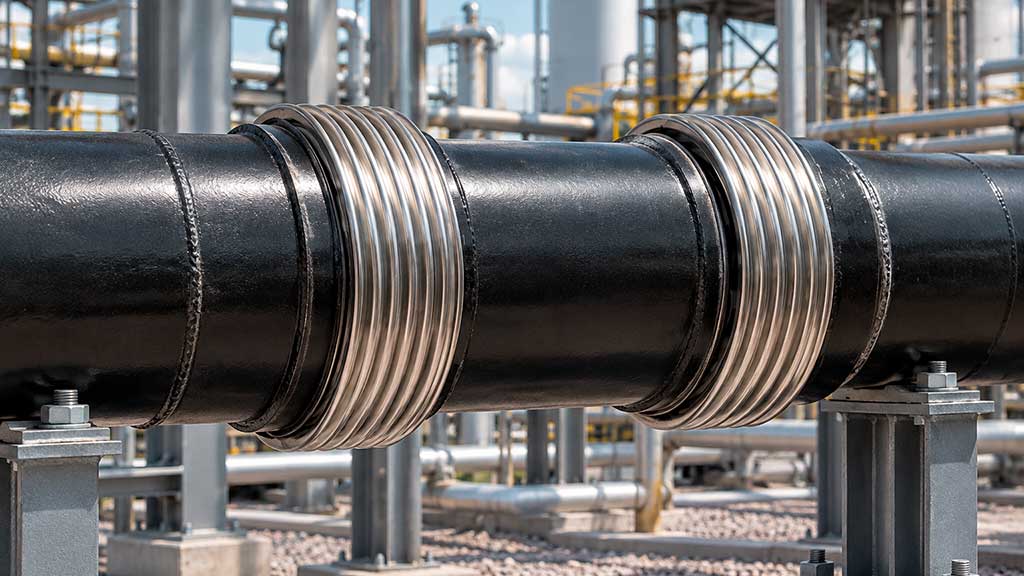

Компенсатор КСУ разгруженный с гарантией качества
Сильфонные компенсаторы универсальные КСУ воспринимают одновременно осевые, угловые и поперечные перемещения трубопровода. Конструкция включает два многослойных сильфона из нержавеющей стали, соединенных промежуточной трубой-вставкой, и приварные патрубки под фланцы или сварку. Компенсатор универсальный применяют на участках, где температурные удлинения сочетаются с осадкой опор и несоосностью монтажа. Для разгрузки от распорного усилия давления изделие оснащают тягами, которые ограничивают растяжение и сдвиг. Второй сильфон увеличивает компенсирующую способность узла по поперечному смещению.
Характеристики
Компенсаторы сильфонные универсальные выпускают на номинальный диаметр 100—1200. Температура рабочей среды достигает +450°C, температура окружающего воздуха — от –50 до +50°C. Осевая компенсация составляет 30—200 мм, поперечная — 20—150 мм в зависимости от длины промежуточной вставки и числа волн. Сильфоны изготавливают из стали 08Х18Н10Т, патрубки — из стали 20 или 09Г2С. Срок службы при расчетном числе циклов нагружения составляет не менее 15 лет. Для защиты гофр от механических повреждений и попадания окалины применяют наружный кожух и внутренний направляющий патрубок.
Применение КСУ в сетях Санкт-Петербурга
Для тепловых сетей города характерны протяженные участки с плотной застройкой, переходами через каналы и сложным рельефом коммуникаций. Универсальные узлы заменяют несколько компенсаторов разных типов и сокращают число точек обслуживания. Это снижает затраты на строительство камер и упрощает эксплуатацию.
|
Место установки
|
Функция
|
|
Надземные прокладки и эстакады
|
компенсация удлинений и поперечных смещений от ветровых нагрузок
|
|
Тепловые камеры
|
снижение нагрузки на неподвижные опоры и запорную арматуру
|
|
Переходы через водные преграды и дороги
|
восприятие деформаций конструкций мостов и пролетов
|
|
Котельные и насосные станции
|
компенсация монтажных отклонений и вибрации оборудования
|
Вопрос—ответ
Какие перемещения воспринимает универсальный сильфонный компенсатор?
Он компенсирует осевое сжатие и растяжение, а также поперечное и угловое смещения трубопровода. Величина каждого перемещения зависит от типоразмера и длины промежуточной вставки.
Нужны ли направляющие опоры при установке универсального компенсатора?
Да, направляющие опоры необходимы для соосности труб и защиты сильфонов от потери устойчивости. Их количество и расстановку определяет проект.
Поставка универсальных компенсаторов по Петербургу и области
Изделия выпускаются серийно и по чертежам заказчика: длина, материал патрубков и тип присоединения определяются опросным листом. Отгрузка производится с паспортом, руководством по эксплуатации и протоколом гидроиспытаний. Возможна доставка транспортной компанией.
