Инструкция по монтажу сильфонных компенсаторов: 16 правил установки и растяжки

Сильфонный компенсатор — это высокотехнологичное изделие, и его установка требует строгого соблюдения регламентов. Данная инструкция по установке сильфонных компенсаторов применима также для П-образных и сальниковых типов в части требований к опорам и соосности. Ошибки при монтаже сильфонных компенсаторов могут привести к сокращению срока службы, протечкам или аварийному разрушению трубопровода. Ниже приведён полный перечень правил, основанный на рекомендациях производителей, который поможет вам выполнить правильный монтаж и обеспечить герметичность фланцевого стыка.

Этап 1. Подготовка к монтажу и входной контроль

Подготовка к монтажу и входной контроль

1. Только один компенсатор на участке

На участке трубопровода между двумя неподвижными опорами разрешается монтировать только один компенсатор. Расстояние от компенсатора до неподвижной опоры не должно превышать 4×Ду (четыре номинальных диаметра трубы). Это критически важно для правильной компенсации тепловых перемещений трубопровода.

2. Проверка состояния перед установкой

Перед монтажом компенсатор проверяется на соответствие техническим условиям и на отсутствие дефектов или повреждений, полученных при транспортировке. Особое внимание уделите внутренней полости — попадание грязи и мусора недопустимо.

3. Бережное перемещение

При перемещении компенсатора во время установки принимаются меры, исключающие его повреждение и загрязнение (особенно внутренней полости). Не допускайте ударов по сильфону.

4. Проверка заводской предварительной растяжки

Перед началом работ обязательно проверьте наличие заводской предварительной растяжки. Компенсаторы могут поставляться в свободном состоянии или уже растянутыми — это указывается в товарно-сопроводительных документах. От этого зависит дальнейший порядок правильной установки.

Этап 2. Ориентация и расчёт монтажной длины

Расчет монтажной длины

5. Направление потока среды

С целью правильной установки компенсатора (если это необходимо для данной модели), направление потока указывается стрелкой на его кожухе или патрубках. Соблюдение направления потока обязательно для осевых сильфонных моделей с внутренним стаканом.

6. Расчёт установочной длины (предварительная растяжка)

Компенсатор освобождается от транспортных ограничителей перед началом растяжки. Предварительную растяжку осуществляют до установочного расстояния Lуст, которое рассчитывается по формуле:

Lуст = Lмонт + ΔL × (tуст — tмин) / (tмакс — tмин)

Где: ΔL – полный осевой ход компенсатора, tуст – температура монтажа, tмин и tмакс – минимальная и максимальная рабочие температуры.

Важно: Правильный расчёт монтажной длины позволяет скомпенсировать тепловое расширение трубопровода без перегрузки сильфона.

Этап 3. Технология установки (для компенсаторов в свободном состоянии)

Технология установки (для компенсаторов в свободном состоянии)

7. Последовательность монтажа и стыковки

Если компенсатор поставлен в свободном состоянии (без растяжки), его установка производится следующим образом:

  1. Участки трубопровода до и после компенсатора закрепляются в неподвижных опорах (Н1 и Н2).
  2. Расстояние между торцами труб должно соответствовать монтажной длине компенсатора при текущей температуре. Это значение фиксируется в акте скрытых работ.
  3. После стыковки с одним концом проверяются отклонения.

Допуски при стыковке (фланцевый стык)

Отклонения не должны превышать следующих значений:

  • Зазор между фланцами или патрубками — не более 2 мм.
  • Параллельность стыковочных плоскостей — строго соблюдать.

После устранения погрешностей производится стыковка со вторым концом трубопровода. При сборке фланцевого стыка следите за равномерной затяжкой гаек.

Допустимые отклонения при монтаже по осям трубопроводов

По соосности (совпадение осей трубопроводов):

Диаметр Допуск
Ду ≤ 200 мм 2 мм
Ду ≥ 200 мм 3 мм

По параллельности:

Диаметр Допуск (±)
до Ду 65 0,5 мм
Ду 65–125 1,0 мм
Ду 150–200 1,5 мм
Ду 250–500 2,0 мм
более Ду 500 2,5 мм

Этап 4. Контроль геометрии, установка опор и запреты

Контроль геометрии, установка опор и запреты

8. Совпадение осей

Ось участка трубопровода, на котором устанавливается сильфонный компенсатор, и ось компенсатора должны совпадать. Перекосы ведут к неравномерной нагрузке на гофры.

9. Перпендикулярность фланцев

Поверхности соединяемых фланцев должны быть строго перпендикулярны оси трубопровода. Нарушение этого правила делает невозможным герметичный фланцевый стык.

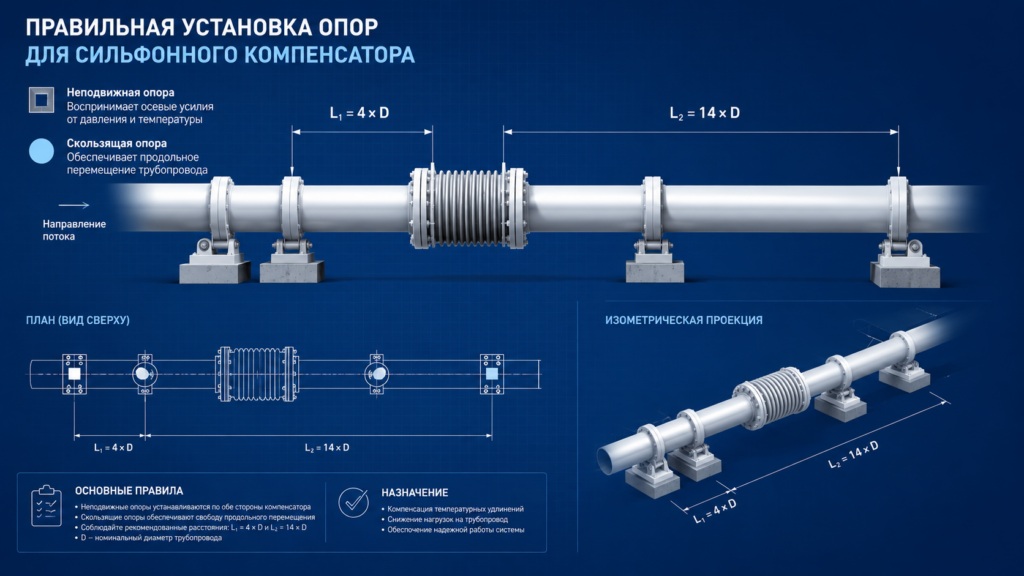

10. Установка направляющих и неподвижных опор

Опоры устанавливаются строго по проекту. Неподвижные и плавающие направляющие опоры монтируются согласно схеме:

L₁ = 4×Dmax; L₂,₃ = 14×Dmax (где D – диаметр трубопровода).

Правильная установка неподвижных опор определяет, в какую сторону пойдёт компенсация теплового расширения.

11. Технология затяжки гаек

Во избежание перекоса затяжку гаек на шпильках стяжного устройства необходимо осуществлять последовательно или крестообразно (с поворотом гайки на один оборот за проход). Это гарантирует плотность фланцевого стыка без повреждений.

12. Особый случай: монтаж с заводской растяжкой

В случае, если компенсатор поставлен в предварительно растянутом виде, то после подгонки Lмонт к условиям установки он монтируется как обычный элемент. Транспортные ограничители удаляются только после окончания всех сварочных работ и фиксации в опорах.

13. ЗАПРЕЩЕНО!

Категорически запрещается:

  • Допускать работу компенсатора на скручивание.
  • Допускать провисание от веса трубопровода или запорной арматуры. Вся нагрузка должна восприниматься опорами, а не сильфоном.

Этап 5. Сварка, защита сильфона и гидроиспытания

Сварка, защита сильфона и гидроиспытания

14. Защита при сварочных работах

При выполнении сварочных работ (особенно при установке компенсаторов без защитного кожуха) должна быть полностью исключена возможность попадания брызг металла на поверхность сильфона. Используйте асбестовый экран или специальную накладку.

15. Защита от механических повреждений

При установке учитывайте возможные повреждения рабочей поверхности от близкорасположенных деталей и инструментов. Производите монтаж, избегая касаний сильфона острыми кромками.

16. Гидравлические испытания трубопровода

После проведения гидравлического испытания участка трубопровода, при обнаружении утечек в районе компенсатора, дефектное изделие демонтируется. Оно подлежит ремонту или замене, о чём составляется соответствующий акт.

✓ Итоговый чек-лист монтажника

Проверен входной контроль (отсутствие повреждений)
Выдержано расстояние до неподвижных опор (4×D)
Совпадение осей трубопроводов соблюдено
Фланцевый стык затянут крестообразно
Защита сильфона при сварке обеспечена
Ограничители сняты только после фиксации в опорах
Учтена предварительная растяжка (расчёт монтажной длины выполнен)
