Где ставятся сильфонные компенсаторы
Краткий ответ
Сильфонные компенсаторы устанавливаются на прямолинейных участках трубопроводов между неподвижными опорами, возле насосного оборудования, теплообменников, котлов, а также в системах отопления, горячего водоснабжения, паропроводах и технологических линиях. Их основная задача — компенсировать тепловые расширения труб, снизить нагрузку на оборудование и увеличить срок службы инженерной системы.
Где ставятся сильфонные компенсаторы и почему без них не обходятся современные трубопроводы
Любой трубопровод в процессе эксплуатации испытывает серьезные нагрузки. Изменение температуры рабочей среды вызывает тепловые расширения металла, а давление, вибрации оборудования и естественные деформации постепенно увеличивают напряжение в системе.
Если не предусмотреть компенсацию возникающих перемещений, значительно возрастает риск повреждения сварных соединений, запорной арматуры, насосов и другого оборудования.
Именно поэтому сильфонных компенсаторов сегодня применяются практически во всех современных инженерных системах. Они принимают возникающие осевые перемещения и защищают трубопровод от температурных деформаций.
Почему выбирают сильфонные компенсаторы
- Высокая надежность конструкции.
- Длительный срок службы.
- Работа при высоких температурах и давлении.
- Компактные размеры.
- Минимальное техническое обслуживание.
- Возможность установки практически на любых трубопроводах.

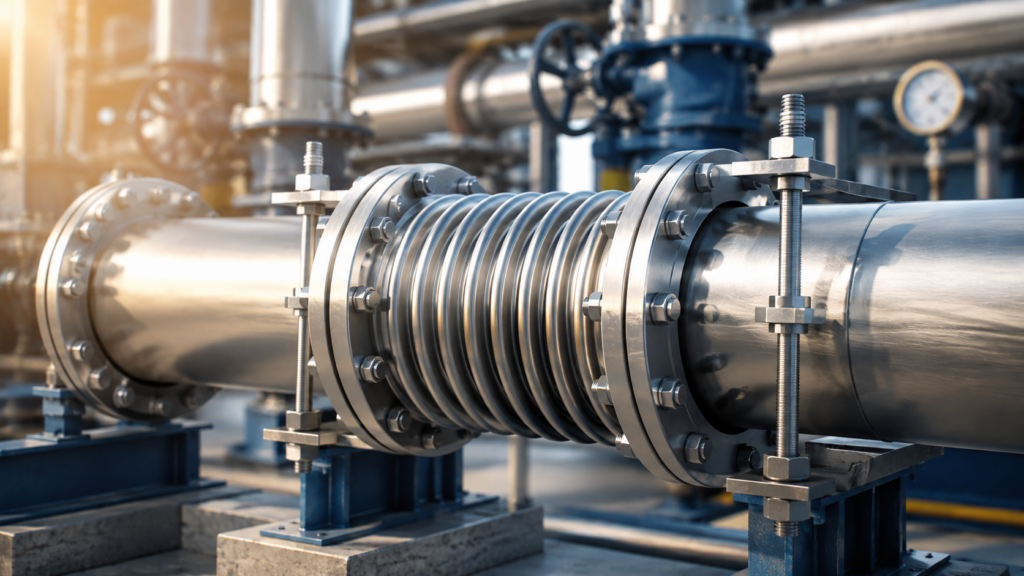

Что такое сильфонный компенсатор
Сильфонный компенсатор представляет собой гибкий элемент трубопровода, изготовленный из многослойной нержавеющей стали. Благодаря своей конструкции он способен воспринимать осевые перемещения, возникающие при тепловом расширении труб.
В отличие от громоздких п-образных компенсаторов, современные сильфонные конструкции занимают минимум места и не требуют создания больших компенсационных петель.
Основные функции сильфонного компенсатора
- компенсация тепловых расширений;
- снижение температурных деформаций;
- уменьшение вибрации оборудования;
- защита трубопровода от осевых нагрузок;
- увеличение срока службы инженерной системы.
Интересный факт
Современные сильфонные компенсаторы способны выдерживать десятки тысяч циклов сжатия и растяжения без потери эксплуатационных характеристик. Именно поэтому они постепенно вытесняют сальниковые и линзовые компенсаторы во многих инженерных системах.
Где устанавливаются сильфонные компенсаторы
Наиболее часто компенсаторы устанавливаются на прямолинейных участках трубопроводов, где возникают максимальные температурные удлинения.
Основная задача — обеспечить безопасную компенсацию тепловых расширений без передачи дополнительных нагрузок на оборудование и соединения труб.
| Место установки | Для чего устанавливается |
|---|---|
| Прямые участки трубопроводов | Компенсация тепловых расширений |
| Паропроводы | Компенсация температурных деформаций |
| Системы отопления | Защита труб и оборудования |
| Теплообменники и котлы | Снижение нагрузок на патрубки |
| Насосные станции | Снижение вибраций |
| Промышленные технологические трубопроводы | Защита оборудования и трубопроводов |
Наиболее распространённые места установки
- системы отопления;
- горячее водоснабжение;
- паровые сети;
- магистральные трубопроводы;
- нефтегазовая отрасль;
- химическая промышленность;
- энергетические объекты;
- насосные станции;
- котельные;
- теплообменное оборудование.
Где устанавливают сильфонный компенсатор на прямом участке
Наиболее эффективной считается установка сильфонных компенсаторов между двумя неподвижными опорами. Именно такая схема позволяет компенсатору воспринимать возникающие осевые перемещения и не передавать нагрузку на оборудование или сварные соединения трубопровода.
Типовая схема размещения
Неподвижная опора
│
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
│
СИЛЬФОННЫЙ КОМПЕНСАТОР
│
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
│
Неподвижная опора
Важно помнить
- Компенсатор должен работать только в расчётном направлении.
- Недопустимы изгибы и перекосы во время монтажа.
- Все нагрузки должны воспринимать неподвижные опоры.
- Направляющие предотвращают боковое смещение трубопровода.
Почему так важны неподвижные опоры
Любой инженер подтвердит: правильная работа сильфонного компенсатора невозможна без грамотно рассчитанных неподвижных опор. Именно они воспринимают возникающие осевые усилия и фиксируют трубопровод в расчётном положении.
При отсутствии неподвижных опор компенсатор начинает работать с перегрузкой, что значительно сокращает срок его службы.
| Элемент системы | Основная функция |
|---|---|
| Неподвижная опора | Фиксация трубопровода и восприятие осевых усилий |
| Направляющая опора | Исключает боковое смещение трубы |
| Сильфонный компенсатор | Компенсирует тепловые расширения |
Мнение эксперта
Практика показывает, что большинство преждевременных отказов сильфонных компенсаторов связано не с качеством изделия, а с ошибками проектирования и монтажа. Отсутствие неподвижных или направляющих опор, неправильное расположение компенсатора и перекосы при установке приводят к возникновению дополнительных нагрузок, которые значительно сокращают ресурс оборудования.
Где нельзя устанавливать сильфонные компенсаторы
Несмотря на универсальность конструкции, существуют участки трубопроводов, где установка компенсатора без дополнительного расчёта не рекомендуется.
Типичные ошибки размещения
- сразу после отвода трубопровода;
- возле фланцев насосов без направляющих;
- на постоянно изогнутых участках;
- при отсутствии неподвижных опор;
- при превышении допустимых осевых перемещений;
- без предварительного инженерного расчёта.
Совет инженеров «Мариленд-Рус»
Перед монтажом необходимо убедиться, что компенсатор соответствует рабочему давлению, температуре, диаметру трубопровода и расчётным перемещениям. Даже незначительное отклонение от проектных параметров способно существенно уменьшить срок службы изделия.
От чего зависит место установки
Расположение сильфонного компенсатора определяется ещё на стадии проектирования трубопровода. Инженеры рассчитывают температурные удлинения, рабочее давление, характеристики рабочей среды и особенности трассы.
| Фактор | Влияние на выбор места установки |
|---|---|
| Диаметр трубы | Подбор типа и размеров компенсатора |
| Длина участка | Расчёт теплового удлинения |
| Рабочая температура | Определяет величину расширения труб |
| Рабочее давление | Выбор конструкции компенсатора |
| Расположение оборудования | Защита насосов, котлов и теплообменников |
Где устанавливаются осевые сильфонные компенсаторы
Наиболее распространёнными являются осевые сильфонные компенсаторы. Они предназначены для компенсации линейных перемещений трубопровода вдоль его оси и широко применяются в инженерных и промышленных системах.
Основные области применения
- системы отопления;
- тепловые сети;
- горячее водоснабжение;
- паропроводы;
- магистральные трубопроводы;
- технологические линии предприятий.
Важно
Осевые компенсаторы эффективно работают только при наличии правильно расположенных неподвижных и направляющих опор.
Сравнение различных видов компенсаторов
| Тип компенсатора | Преимущества | Где применяется |
|---|---|---|
| Сильфонный | Компактность, долговечность, минимальное обслуживание | Большинство современных трубопроводов |
| П-образный | Простая конструкция | Протяжённые наружные сети |
| Линзовый | Работа с газами | Газоходы и воздуховоды |
| Сальниковый | Большие перемещения | Старые тепловые сети |
| Резиновый | Гашение вибраций | Насосные станции и водоснабжение |
Почему сегодня выбирают именно сильфонные компенсаторы?
- не требуют постоянного обслуживания;
- занимают минимум пространства;
- выдерживают высокое давление;
- работают при значительных температурах;
- подходят для большинства современных инженерных систем.
Компенсаторы в полипропиленовых трубах
Полипропилен имеет высокий коэффициент линейного расширения, поэтому при проектировании систем отопления и горячего водоснабжения обязательно учитываются температурные удлинения труб.
Компенсаторы необходимы, если:
- длинные прямые участки трубопровода;
- горячее водоснабжение;
- системы отопления;
- высокая температура теплоносителя;
- жёсткое крепление труб.
Основные ошибки при монтаже
Наиболее распространённые ошибки
- отсутствие неподвижных опор;
- перекос компенсатора;
- неправильная сварка;
- отсутствие направляющих;
- монтаж без расчётов;
- превышение допустимых осевых перемещений.
Мнение инженеров
Большинство аварий происходит не из-за качества компенсатора, а вследствие неправильного проектирования системы. Грамотный расчёт расположения опор и выбор типа компенсатора позволяют увеличить срок службы трубопровода на десятки лет.
Часто задаваемые вопросы
Где обязательно устанавливают сильфонные компенсаторы?
На длинных прямых участках трубопроводов, где возникают температурные расширения, а также возле оборудования, чувствительного к нагрузкам.
Можно ли установить компенсатор без неподвижных опор?
Нет. Без правильно расположенных неподвижных опор компенсатор не сможет работать в расчётном режиме.
Чем сильфонные компенсаторы лучше П-образных?
Они компактнее, проще в монтаже, не требуют большого пространства и отличаются более длительным сроком службы.
Когда применяются резиновые компенсаторы?
Они используются преимущественно для снижения вибрации насосов и другого оборудования.
Заключение
Правильно выбранное место установки сильфонного компенсатора напрямую влияет на надёжность всей трубопроводной системы. Компенсаторы устанавливаются между неподвижными опорами на участках, где возникают максимальные тепловые расширения и температурные деформации.
При проектировании необходимо учитывать рабочую температуру, давление, длину участка, диаметр трубы и характеристики рабочей среды. Только комплексный инженерный подход обеспечивает безопасную эксплуатацию трубопровода и длительный срок службы оборудования.
