При эксплуатации трубопроводов неизбежно возникают тепловые расширения металла. Под воздействием температуры трубы удлиняются, что приводит к возникновению значительных нагрузок на сварные швы, неподвижные опоры и другие элементы системы. Чтобы избежать повреждений и обеспечить длительную эксплуатацию трубопроводов, применяются специальные компенсирующие устройства.
Одним из наиболее распространенных решений для магистральных тепловых сетей остается сальниковый компенсатор. В этой статье разберем, что такое сальниковый компенсатор, как устроено изделие, где оно применяется и какие преимущества имеет.
Что такое сальниковый компенсатор

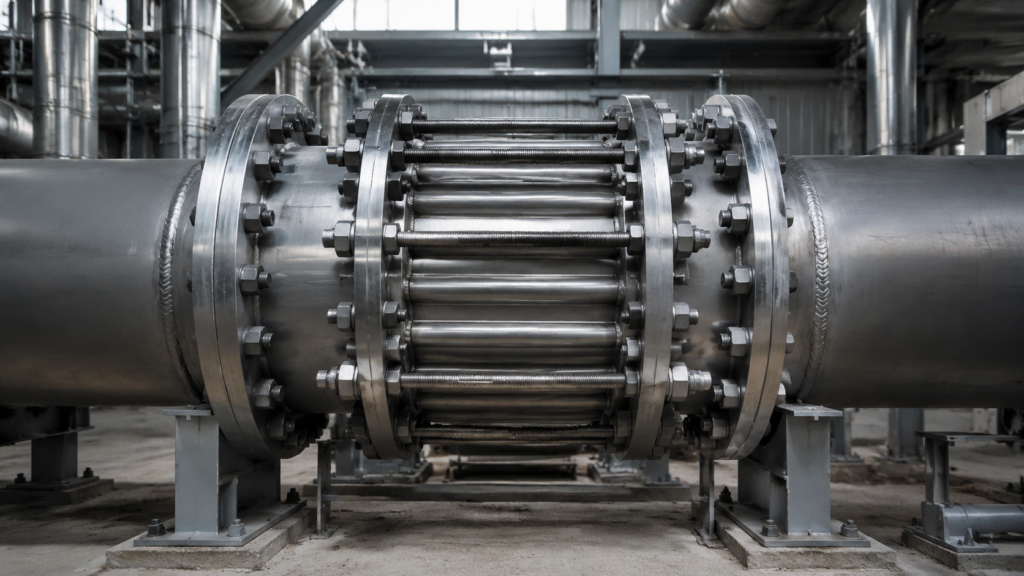

Сальниковый компенсатор — это устройство, предназначенное для компенсации теплового расширения трубопроводов за счет осевого перемещения внутренних элементов конструкции при сохранении герметичности соединения.
Главная задача компенсатора — снизить механические нагрузки, возникающие при изменении длины трубопровода вследствие нагрева или охлаждения рабочей среды.
Чаще всего сальниковые компенсаторы устанавливаются:
- на тепловых сетях;
- в системах отопления;
- на магистральных трубопроводах большого диаметра;
- на промышленных объектах;
- в коммунальной инфраструктуре.
Мнение эксперта «Мариленд-Рус»
Сальниковые компенсаторы остаются востребованными благодаря большому рабочему ходу. При правильном подборе конструкции и своевременном обслуживании они способны десятилетиями обеспечивать надежную компенсацию температурных деформаций трубопроводов.
Для чего нужен сальниковый компенсатор
Многие задаются вопросом: для чего нужен сальниковый компенсатор?
Он выполняет сразу несколько важных функций:
- компенсирует температурные удлинения труб;
- уменьшает нагрузку на неподвижные опоры;
- предотвращает деформацию трубопровода;
- сохраняет герметичность системы;
- увеличивает срок службы инженерных коммуникаций;
- снижает вероятность аварийных ситуаций.
Без компенсаторов тепловые расширения способны вызвать изгиб труб, разрушение сварных соединений и дорогостоящий ремонт всей системы.
Устройство сальникового компенсатора достаточно простое и надежное
Основные элементы конструкции представлены в таблице.
| Элемент | Назначение |
|---|---|
| Корпус | Основная несущая часть изделия |
| Подвижный патрубок | Перемещается внутри корпуса при температурных деформациях |
| Сальниковая камера | Обеспечивает размещение уплотнения |
| Сальниковая набивка | Герметизирует место перемещения патрубка |
| Грундбукса (прижимная крышка) | Поджимает набивку и регулирует степень герметичности |
| Крепежные элементы | Фиксируют конструкцию |
Именно сальниковая набивка обеспечивает герметичность соединения при сохранении возможности свободного осевого перемещения.
Как работает сальниковый компенсатор
Принцип работы основан на телескопическом перемещении внутренних элементов.
Когда температура теплоносителя увеличивается:
- трубопровод удлиняется;
- подвижная часть компенсатора смещается внутри корпуса;
- сальниковая набивка сохраняет герметичность;
- возникающие напряжения не передаются на трубопровод.
При охлаждении происходит обратный процесс.
Благодаря такой конструкции компенсатор эффективно воспринимает значительные осевые перемещения без нарушения работы системы.
Односторонний и двусторонний сальниковый компенсатор
По конструкции различают несколько типов изделий.
| Вид компенсатора | Особенности |
|---|---|
| Односторонний сальниковый | Компенсирует перемещения только в одном направлении. Отличается простой конструкцией и применяется наиболее часто. |
| Двухсторонний сальниковый | Позволяет компенсировать перемещения в двух направлениях. Используется на протяженных участках тепловых сетей и магистральных трубопроводах. |
Выбор конструкции зависит от проекта, расчетной величины перемещений и условий эксплуатации.

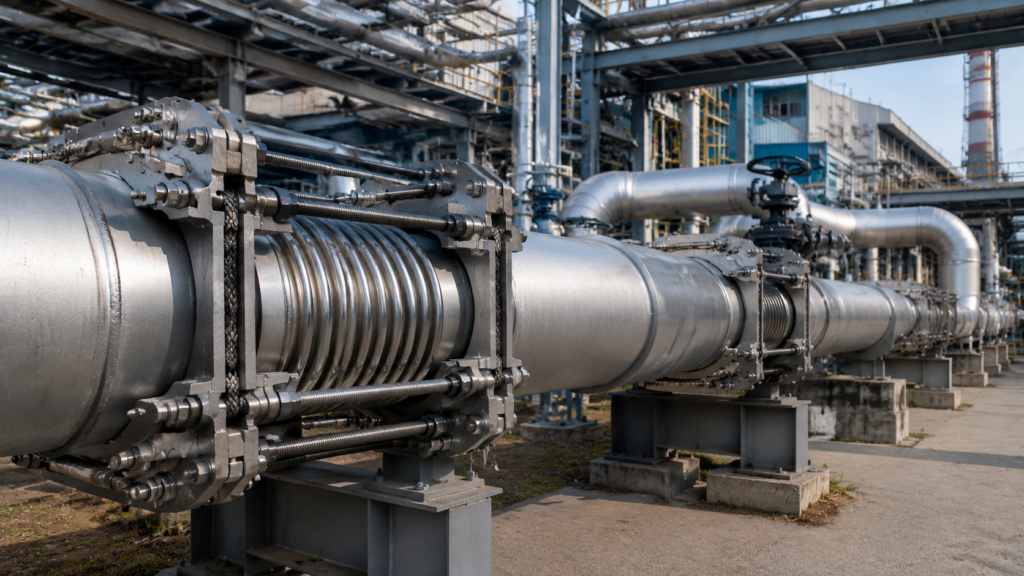

Где применяются сальниковые компенсаторы
Сегодня применяется сальниковый компенсатор преимущественно в системах, где требуется большой рабочий ход.
Основные области применения:
- городские тепловые сети;
- трубопроводы горячего водоснабжения;
- промышленные трубопроводы;
- энергетические объекты;
- коммунальные инженерные сети.
Особенно востребованы компенсаторы на трубопроводах большого диаметра, где температурные удлинения достигают значительных величин.
Преимущества сальниковых компенсаторов
Среди основных достоинств можно выделить:
- большой ход компенсации;
- сравнительно простую конструкцию;
- возможность изготовления для труб большого диаметра;
- ремонтопригодность;
- длительный срок эксплуатации при правильном обслуживании.
Недостатки
Как и любое оборудование, сальниковые компенсаторы имеют особенности эксплуатации.
К ним относятся:
- необходимость периодически подтягивать сальниковую набивку;
- контроль герметичности соединения;
- проведение регламентного обслуживания.
Поэтому подобные конструкции чаще используют там, где имеется свободный доступ для обслуживания оборудования.
Полезно знать
Современные сильфонные компенсаторы практически не требуют обслуживания, однако сальниковые компенсаторы по-прежнему остаются оптимальным решением для магистральных трубопроводов большого диаметра благодаря значительному рабочему ходу и относительно простой конструкции.
Когда стоит выбирать сальниковый компенсатор
Сальниковая конструкция будет оптимальным решением, если:
- требуется компенсировать большие осевые перемещения;
- трубопровод имеет большой диаметр;
- предусмотрено регулярное техническое обслуживание;
- необходима надежная компенсация температурных расширений.
Если же доступ к оборудованию ограничен или обслуживание затруднено, чаще выбирают сильфонные компенсаторы.
Заключение
Теперь вы знаете, что такое сальниковый компенсатор, как устроена его конструкция и для чего нужен сальниковый компенсатор в современных трубопроводных системах.
Несмотря на появление новых типов компенсаторов, сальниковые компенсаторы продолжают широко применяться на объектах теплоэнергетики благодаря высокой надежности, большому рабочему ходу и возможности эксплуатации на трубопроводах крупных диаметров. При соблюдении требований к монтажу и своевременном обслуживании такие устройства обеспечивают эффективную компенсацию тепловых деформаций и длительную безаварийную работу инженерных сетей
