Угловой компенсатор: почему смоленские теплотрассы не рвутся на поворотах
Трубопроводная система Смоленска представляет собой сложную сеть магистралей. Старые кварталы, стесненные тепловые камеры, большое количество поворотов и изгибов создают дополнительные нагрузки на трубы. При нагреве металл расширяется, возникают вибрации и гидроудары. В результате трубопровод стремится изменить свое положение, что со временем может привести к повреждению сварных соединений и авариям.
Предотвратить подобные проблемы помогают угловые компенсаторы. Они предназначены для участков, где трасса меняет направление, и воспринимают возникающие деформации, снижая нагрузку на трубы и сварные швы.
В Смоленске наш склад расположен по адресу: г. Смоленск, Ленинский район, Киевский переулок, 3. Здесь можно приобрести необходимое оборудование напрямую или оформить доставку на объект.
Что такое угловой компенсатор и чем он отличается от других

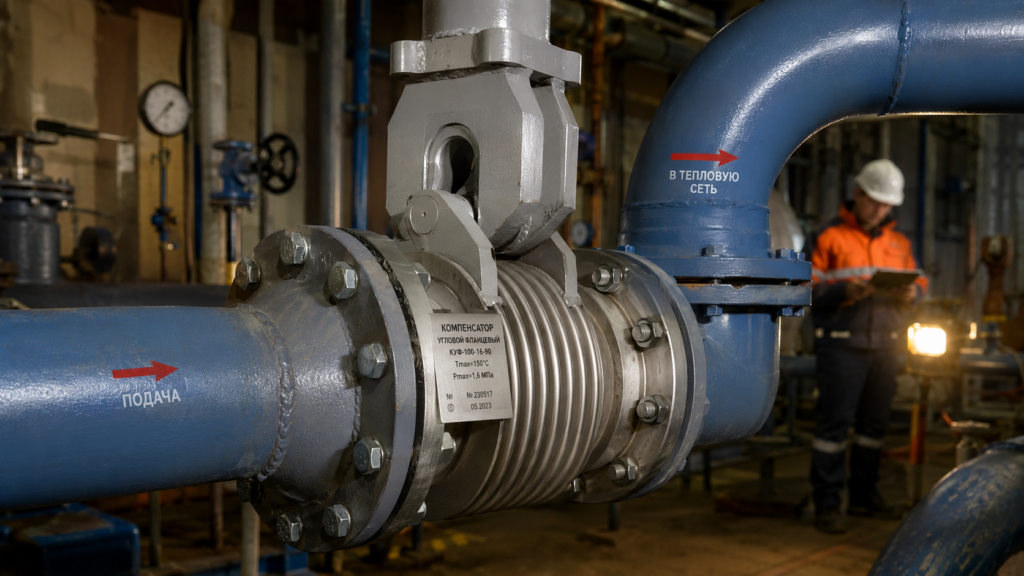

Угловой компенсатор — это сильфонное устройство, предназначенное для компенсации угловых перемещений трубопровода в местах поворотов, изгибов и изменения направления трассы.
В его конструкцию входят:
- гибкий сильфон из нержавеющей стали — основной рабочий элемент, воспринимающий деформации;
- фланцы для надежного соединения с трубопроводом;
- шарнирные или поворотные узлы (в зависимости от исполнения), которые задают необходимое направление перемещения.
Главное отличие от осевых моделей заключается в принципе работы. Осевые компенсаторы воспринимают нагрузки вдоль трубы — при сжатии и растяжении. Угловая конструкция работает иначе: она компенсирует изгибы, возникающие на поворотах, позволяя трубопроводу свободно воспринимать температурные расширения без повреждения сварных соединений и установленной арматуры.
Где в Смоленской области особенно востребованы угловые компенсаторы
Для инженерных сетей Смоленска характерны плотная городская застройка, узкие коллекторы и большое количество участков с изменением направления трубопроводов. Поэтому подобные устройства широко применяются на объектах теплоснабжения и водоснабжения.
Чаще всего их устанавливают:
- в тепловых камерах, где трубопровод меняет направление на 45° или 90°;
- на вводах в здания при переходе от магистрали к внутренним сетям;
- в местах подключения ответвлений;
- на участках, проходящих вдоль рек, оврагов и других естественных препятствий;
- при переходе трубопровода с надземной прокладки на подземную.
Именно в этих точках температурные деформации создают наиболее высокие нагрузки. Без специальных компенсирующих устройств значительно возрастает риск появления трещин в зоне сварных соединений.
Три вопроса об угловых компенсаторах, которые задают чаще всего
Можно ли заменить П-образный компенсаторы?
Во многих случаях — да.
П-образная схема требует значительного пространства: иногда для ее размещения необходимо несколько метров свободной длины трубопровода, а также установка дополнительных неподвижных и направляющих опор.
Угловой сильфонный компенсатор занимает значительно меньше места и устанавливается непосредственно в зоне поворота. Это особенно важно для смоленских тепловых камер, где свободное пространство зачастую ограничено.
Кроме компактности, заводское изделие позволяет сократить объем монтажных работ и обеспечивает более предсказуемую работу системы по сравнению с самодельными компенсационными петлями.
Работает ли устройство только на изгиб?
Да. Такой тип оборудования предназначен для компенсации именно угловых перемещений, возникающих при изменении направления трубопровода.
В отличие от осевых моделей, оно практически не воспринимает нагрузки на сжатие и растяжение. Благодаря этому рабочий элемент не испытывает лишних напряжений, что положительно влияет на срок службы всей конструкции.
Для тепловых сетей Смоленска, где изменение направления трассы встречается достаточно часто, разделение функций между осевыми и угловыми компенсаторами позволяет значительно повысить надежность системы и снизить вероятность аварий.
Правда ли, что угловые модели стоят дороже?
Да, в большинстве случаев стоимость выше, чем у осевых аналогов.
Это объясняется более сложной конструкцией. В изделии используются шарнирные либо поворотные узлы, обеспечивающие перемещение только в заданной плоскости. Их изготовление требует высокой точности, а каждая единица проходит дополнительный контроль качества.
Однако более высокая цена полностью оправдана в процессе эксплуатации. Один серьезный порыв трубопровода обходится значительно дороже и включает:
- раскопку участка;
- демонтаж поврежденной трубы;
- повторную сварку;
- восстановление теплоизоляции;
- отключение потребителей;
- восстановление благоустройства территории.
Поэтому качественное оборудование обычно окупается уже после предотвращения первой серьезной аварии.
Технические характеристики
При выборе оборудования учитывают несколько основных параметров.
- Условный проход (DN)
Выпускаются модели диаметром от 25 до 1200 мм. Размер подбирается в соответствии с диаметром трубопровода.
- Рабочее давление
Изделия рассчитаны на давление до 2,5 МПа. Для большинства тепловых сетей Смоленска применяется оборудование с рабочим давлением 1,6 МПа.
- Компенсирующая способность
Допустимое угловое перемещение обычно составляет от ±5° до ±30°. Конкретное значение зависит от конструкции и длины сильфона.
- Рабочая температура
Диапазон эксплуатации — от -40 до +450 °C.
Для горячего водоснабжения чаще используются модели, рассчитанные на температуру до 150 °C, а для паропроводов — до 300 °C.
- Материал рабочего элемента
Для изготовления сильфона применяется коррозионностойкая нержавеющая сталь 12Х18Н10Т, а также зарубежные аналоги AISI 304 и AISI 321.
- Тип присоединения
Наиболее распространенным считается фланцевое соединение. Оно позволяет быстро установить оборудование и при необходимости выполнить демонтаж без проведения сварочных работ.
- Исполнение шарнирного механизма
В зависимости от проекта применяются одно- и двухплоскостные конструкции, обеспечивающие работу в заданном направлении.
Все поставляемые изделия соответствуют требованиям ГОСТ 28682-90 и техническим условиям производителя.
Перед отгрузкой каждая единица проходит гидравлические испытания на герметичность при давлении 1,5 Ру, что подтверждается отметкой в паспорте.
Конструкция: из каких элементов состоит изделие
Несмотря на внешнюю простоту, конструкция включает несколько важных узлов, каждый из которых выполняет собственную функцию.
Сильфон
Это основной рабочий элемент устройства.
Он представляет собой гофрированную оболочку из нержавеющей стали, которая воспринимает возникающие деформации. Количество слоев влияет на гибкость конструкции и срок службы оборудования.
Шарнирный узел
Поворотный механизм направляет движение рабочего элемента строго в заданной плоскости.
Благодаря этому исключается скручивание, уменьшается нагрузка на металл и увеличивается ресурс эксплуатации.
Фланцы
Используются для соединения с трубопроводом.
В зависимости от исполнения могут быть цельными или разъемными, что особенно удобно при монтаже в ограниченном пространстве.
Ограничители перемещения
При превышении допустимых нагрузок они принимают часть усилий на себя, предотвращая повреждение сильфона.
Защитный кожух
При необходимости конструкция комплектуется защитным кожухом, который предохраняет рабочий элемент от песка, грязи, влаги и случайных механических повреждений во время транспортировки и эксплуатации.
Почему смоленские предприятия выбирают нас
Мы давно работаем со строительными, монтажными и эксплуатирующими организациями Смоленской области, поэтому хорошо знаем особенности местных инженерных сетей. Старые коллекторы, высокий уровень грунтовых вод, ограниченное пространство в тепловых камерах и большое количество поворотов требуют грамотного подбора оборудования.
Собственный склад в Смоленске
Склад расположен по адресу: г. Смоленск, Ленинский район, Киевский переулок, 3.
В наличии поддерживаются наиболее востребованные типоразмеры и исполнения, поэтому во многих случаях не приходится ждать поставку из других регионов. Заказ можно забрать уже в день обращения.
Помощь в подборе
Если возникают сложности с выбором, наши инженеры помогут определить подходящую модель.
При необходимости специалисты выезжают на объект, выполняют необходимые замеры, рассчитывают количество изделий, допустимые углы поворота и рабочие нагрузки. Такой подход позволяет избежать ошибок еще на этапе проектирования или ремонта.
Учитываем особенности местных объектов
Каждый трубопровод имеет свои особенности, поэтому универсальных решений не существует.
При подборе учитываются:
- конфигурация трассы;
- способ прокладки;
- состояние существующей системы;
- размеры тепловых камер;
- характеристики грунтов;
- температурный режим и рабочее давление.
Это позволяет подобрать оборудование, которое прослужит максимально долго без лишних нагрузок на трубопровод.
Быстрая поставка при авариях
При аварийных ситуациях время имеет решающее значение.
Мы стараемся максимально быстро отгружать продукцию со склада, чтобы сократить сроки ремонта и как можно быстрее восстановить работу инженерной сети.
Как организована доставка
Самовывоз
Получить продукцию можно непосредственно со склада в Смоленске по адресу: Ленинский район, Киевский переулок, 3. Перед получением можно проверить маркировку, комплектацию и состояние изделия.
Доставка по Смоленску
По городу заказы доставляются собственной курьерской службой в максимально короткие сроки.
Доставка по Смоленской области
Для отправки в районы используются транспортные компании (ПЭК, Деловые Линии, СДЭК) или собственный транспорт — если речь идет о крупной партии.
Надежная упаковка
Каждое изделие тщательно упаковывается перед отправкой.
Рабочий сильфон защищается от случайных ударов и деформации, а шарнирные элементы надежно фиксируются, чтобы исключить повреждение во время перевозки.
Комплект документов
Вместе с продукцией предоставляются:
- паспорт изделия;
- сертификат качества;
- счет;
- товарная накладная.
Удобная оплата
Оплатить заказ можно наличными или безналичным способом.
Мы сотрудничаем с физическими лицами, коммерческими организациями, подрядными компаниями и государственными учреждениями.
Когда стоит выбрать угловой компенсатор
Использование такого оборудования оправдано в тех случаях, когда трубопровод имеет:
- повороты и изгибы;
- сложную конфигурацию трассы;
- частые изменения направления;
- ограниченное пространство для монтажа;
- значительные температурные деформации.
Подобные решения особенно востребованы:
- на магистральных тепловых сетях;
- во внутриквартальных инженерных коммуникациях;
- при вводе трубопроводов в здания;
- на промышленных предприятиях;
- в технологических системах со сложной геометрией.
Правильно подобранная модель снижает нагрузку на сварные соединения, увеличивает срок службы трубопровода и помогает избежать дорогостоящих аварийных ремонтов.
Если вам требуется помощь с подбором оборудования, расчетом рабочих параметров или организацией поставки, обращайтесь к нашим специалистам. Мы подберем оптимальное решение под конкретный объект, рассчитаем необходимые характеристики и организуем оперативную доставку по Смоленску и Смоленской области.
