Угловые сильфонные компенсаторы: конструкция, применение и преимущества
📐
Угловые сильфонные компенсаторы — это специализированные устройства, предназначенные для компенсации угловых перемещений и деформаций в трубопроводах. Они незаменимы на участках, где трубопровод меняет свое направление, обеспечивая надежную работу системы при температурных расширениях и других нагрузках.
Принцип действия
Угловые сильфонные компенсаторы применяют для компенсации деформаций от температурного расширения, возникающих на участках, где трубопровод меняет направление. В отличие от осевых, угловые компенсаторы не применяют отдельно, а только в системе из двух или трех компенсаторов, называемой системой компенсации. Компенсирующая способность такой системы зависит от расстояния между компенсаторами и компенсационной способности применяемых в них сильфонов.
Разгруженный тип
Угловые компенсаторы относятся к разгруженному типу — они не передают распорные усилия на опоры трубопровода. Это значительно упрощает требования к опорным конструкциям и снижает нагрузки на трубопроводную систему в целом.
Требования к опорам
Опоры на участках с угловыми компенсаторами должны выполнять следующие функции:
- Воспринимать нагрузки от веса трубопровода и самих компенсаторов;
- Направлять участок трубопровода вдоль его оси;
- Обеспечивать работоспособность при уменьшении длины проекции участка на ось трубопровода при его наклоне (h).
Конструкция углового компенсатора
Особенности монтажа
Иногда, для правильной работы системы компенсаторов достаточно установить дополнительную подвесную качающуюся опору. На коротких участках, вблизи нагревательного оборудования, установка опор и вовсе может не потребоваться. На длинных участках потребуется установка направляющих опор перед компенсаторами.
⚠️ Важно: Монтаж трубопровода должен быть выполнен так, чтобы исключить возникновение крутящих моментов.
01
Типы соединений
🔗 Шарнирное соединение

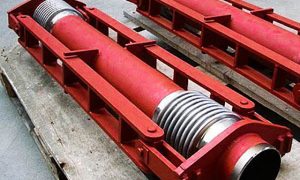

При смене направления трубопровода в одной плоскости применяют угловые компенсаторы с шарнирным соединением. Они обеспечивают компенсацию угловых перемещений в заданном направлении.
⚙️ Карданное соединение
Если трубопровод меняет направление в перпендикулярную плоскость, применяют угловые сильфонные компенсаторы с универсальным карданным соединением. Они позволяют компенсировать перемещения в двух плоскостях одновременно.
02
Схемы установки
Типичные схемы установки угловых сильфонных компенсаторов:
- Схема с двумя угловыми компенсаторами для Z-образных участков
- Схема с тремя угловыми компенсаторами для пространственной компенсации
- Комбинация угловых компенсаторов с шарнирными соединениями
- Системы с карданными соединениями для сложных траекторий
Типовые схемы установки
03
Технические возможности

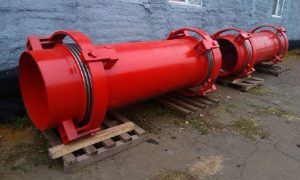

ООО «НПГ Мариленд-Рус» изготавливает угловые сильфонные компенсаторы в широком диапазоне типоразмеров:
Компенсаторы рассчитаны для работы при номинальном давлении PN до 120 бар и могут изготавливаться из различных марок сталей в зависимости от условий эксплуатации.
Преимущества угловых компенсаторов
- Отсутствие распорных усилий на опоры
- Компактность конструкции
- Возможность компенсации сложных пространственных перемещений
- Высокая надежность и долговечность
- Широкий диапазон типоразмеров
- Возможность изготовления по индивидуальным требованиям
📄 Заполнить опросный лист
Для оформления заказа на продукцию свяжитесь с нами по телефону или заполните опросный лист
