Компенсатор сильфонный осевой 50—1200 мм

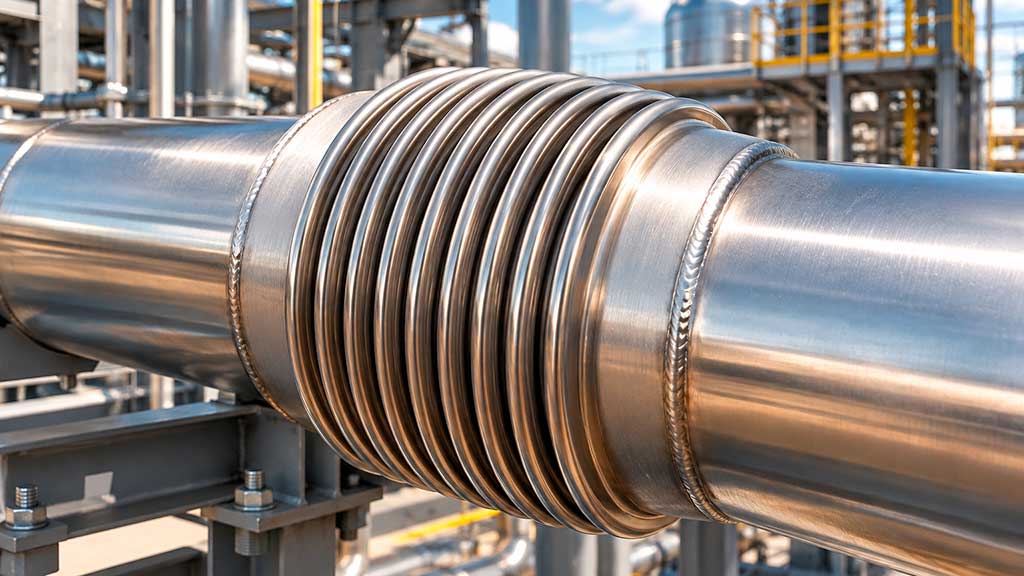

Компенсатор осевой КСО (компенсатор сильфонный осевой) воспринимает тепловые удлинения трубопровода вдоль его оси за счет сжатия или растяжения гофрированной оболочки. Конструкция включает многослойный сильфон из нержавеющей стали, присоединительные элементы и ограничители хода. Металлическая оболочка герметична и не требует обслуживания. Изделие монтируют на прямом участке между неподвижными опорами.
Производство компенсатора КСО
|
Этап
|
Описание
|
|
Подготовка материала
|
входной контроль листа или трубной заготовки из стали AISI 321, 12Х18Н10Т
|
|
Формовка сильфона
|
гидравлическое или механическое формирование гофр, термообработка
|
|
Сборка
|
приварка патрубков или фланцев, установка кожуха и стяжек для транспортировки
|
|
Испытания
|
контроль швов, гидроиспытание, проверка жесткости и хода
|
Применение в сетях Челябинска
КСО применяют там, где перемещения направлены строго вдоль оси трубы. Для Челябинска при расчете учитывают перепады температур от –40 °C зимой до +130 °C в подающем трубопроводе. Типовые места установки:
- прямые участки магистральных и квартальных теплотрасс;
- паропроводы и конденсатопроводы котельных и ТЭЦ;
- технологические трубопроводы металлургических предприятий;
- трубопроводы насосных станций и тепловых пунктов;
- надземные трассы на эстакадах между неподвижными опорами;
Характеристики компенсатора сильфонного осевого из нержавеющей стали
Номинальный диаметр — DN 50—1200, условное давление — PN 6—25. Рабочая температура — от –50 °C до +450 °C в зависимости от марки стали. Компенсирующая способность по оси составляет 15—200 мм, ресурс — 1000—5000 циклов. Конкретные значения зависят от числа гофр, толщины стенки и температуры среды.
Вопрос—ответ
Что означает аббревиатура КСО?
КСО — компенсатор сильфонный осевой. Он компенсирует линейные удлинения трубопровода вдоль оси.
Можно ли использовать осевой компенсатор при поперечных смещениях?
Нет, поперечные перемещения для него недопустимы, так как вызывают перекос и разрушение сильфона. В таких случаях выбирают сдвиговые или угловые компенсаторы.
Сколько опор требуется для установки КСО?
Компенсатор размещают между двумя неподвижными опорами, а по обе стороны от него устанавливают направляющие опоры. Их расположение определяют расчетом.
Поставка компенсатора КСО
Подбор выполняем по опросному листу или проектной документации: достаточно указать DN, давление, температуру среды и величину удлинения. Типовые размеры поставляем со склада, нестандартные изготавливаем под заказ. Вместе с изделием передаем паспорт, сертификаты и схему монтажа; отгрузка по Челябинску и области возможна самовывозом или транспортной компанией.
