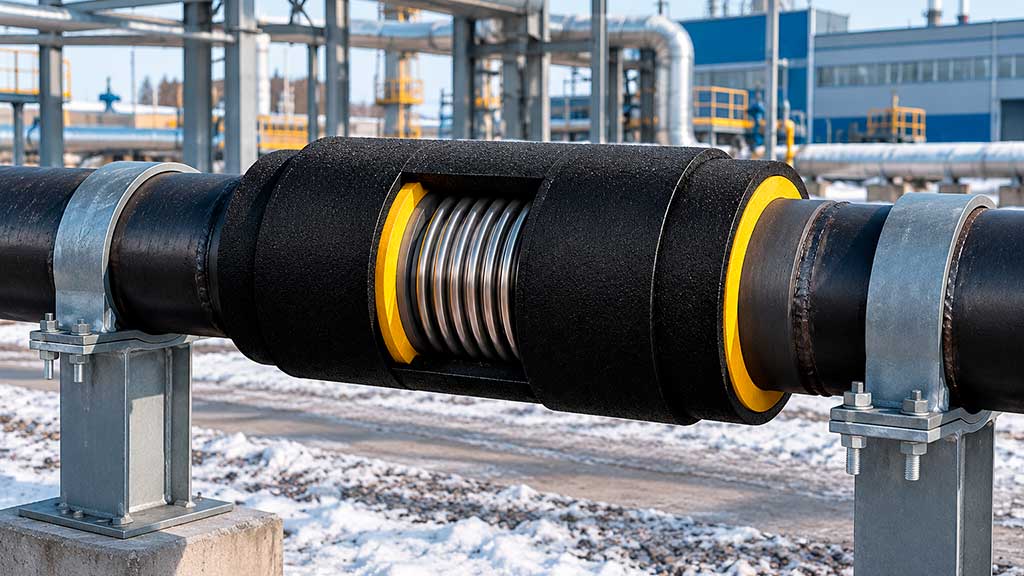

Сильфонный компенсатор в теплогидроизолированной оболочке
Сильфонное компенсирующее устройство СКУ.ТГИ.МБ — осевой компенсатор для стальных трубопроводов тепловых сетей, воспринимающий температурные изменения длины трубы. Рабочим элементом служит многослойный сильфон из нержавеющей стали, размещенный в защитном кожухе. Изделие снижает нагрузки на неподвижные опоры, арматуру и сварные стыки, а в предизолированном исполнении подходит для бесканальной прокладки.
Производство
Изготовление начинается с входного контроля материалов и формообразования сильфона. Изоляцию наносят только после приемки сварных соединений. Основные этапы:
- формовка многослойного сильфона;
- сварка сильфона, патрубков, направляющего стакана и кожуха;
- контроль швов и гидравлические испытания;
- нанесение пенополиуретана в полиэтиленовой оболочке;
- маркировка и оформление паспорта;
Применение в сетях Челябинска
Компенсаторы СКУ ТГИ ППУ используют на теплотрассах Челябинска с бесканальной прокладкой и в сетях, подверженных воздействию грунтовых вод. Их устанавливают на прямых участках между неподвижными опорами, на ответвлениях и у вводов в здания. При выборе учитывают длительный отопительный период и большой перепад температур между остановленной и рабочей сетью.
Характеристики СКУ.ТГИ.МБ
| Параметр | Значение |
|---|---|
| Условный проход | DN 50—600 |
| Условное давление | PN до 1,6 МПа |
| Температура теплоносителя | до +130 °C |
| Температура окружающей среды | от –40 до +40 °C |
| Осевой ход | 30—120 мм |
Вопрос—ответ
Что происходит с трубопроводом без компенсации температурных удлинений?
В металле возникают осевые напряжения, которые приводят к деформации труб, перегрузке опор и разрушению стыков.
Как проверить правильность установки компенсатора?
Контролируют соосность патрубков, отсутствие перекоса и соответствие установочной длины проекту. Затем участок испытывают давлением.
Подходит ли устройство для паропроводов?
Нет, изделия рассчитаны на водяные тепловые сети в пределах температур из паспорта. Для пара подбирают специальное исполнение.
Заказать компенсаторы СКУ ТГИ на объект
Обеспечиваем объекты Челябинска и области компенсаторами по проектным параметрам: подбираем типоразмер, согласуем длину патрубков и тип изоляции. Партия комплектуется паспортом и сертификатами. Для расчета стоимости отправьте в ООО «НПГ Мариленд-Рус» опросный лист или исходные данные по трассе.
