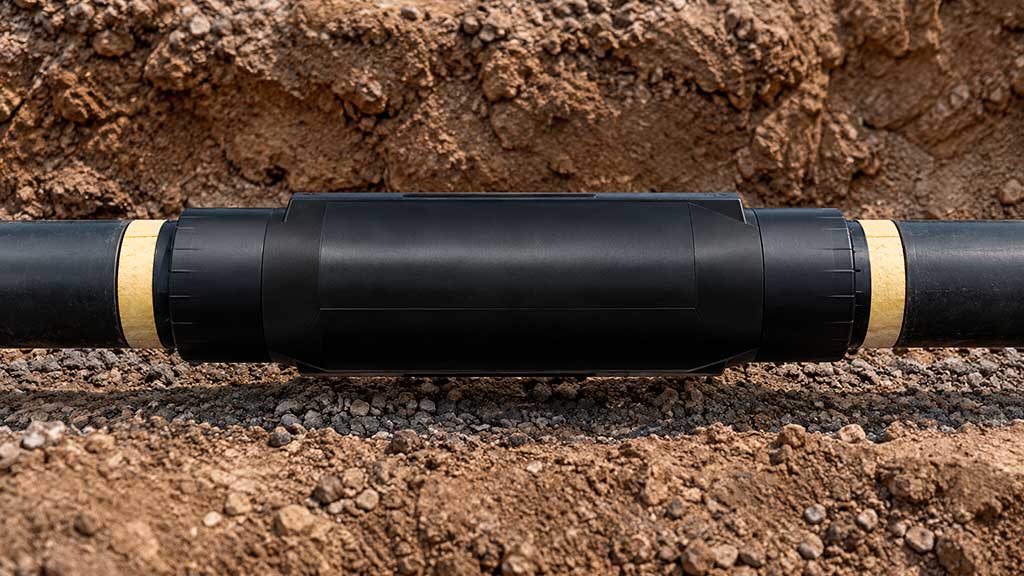

Сильфонное компенсирующее устройство (СКУ) — заводской узел трубопровода, в котором гофрированный металлический элемент, воспринимающий температурные деформации, объединен с пенополиуретановой изоляцией и защитным полиэтиленовым кожухом. Такая компоновка позволяет поставлять компенсатор в готовом к укладке виде — СКУ в ППУ монтируется в грунт без устройства канала и без дополнительного утепления на месте прокладки. Для читателей, впервые встречающих термин: СКУ ППУ расшифровка звучит как сильфонное компенсирующее устройство в пенополиуретановой изоляции, применяемое на предизолированных теплосетях.
Производство
| Этап | Описание |
|---|---|
| Формовка сильфона | изготовление гофрированной оболочки из нержавеющей стали методом гидроформовки |
| Сборка узла компенсации | монтаж сильфона на несущий патрубок с ограничительными элементами хода |
| Приварка стаканов | соединение узла с трубой-основанием под последующую изоляцию |
| Заливка ППУ-изоляции | заполнение межтрубного пространства пенополиуретаном в форме |
| Нанесение защитной оболочки | монтаж наружного полиэтиленового кожуха по всей длине узла |
| Установка системы ОДК | монтаж сигнальных проводников для контроля состояния изоляции |
Характеристики СКУ
Условный проход выпускаемых СКУ составляет от 50 до 1000 мм при рабочем давлении от 1,6 до 2,5 МПа. Температура теплоносителя допускается в диапазоне от +5°C до +150°C, отдельные исполнения рассчитаны на кратковременный нагрев до +200°C. Компенсирующая способность узла достигает 100 мм осевого хода в зависимости от типоразмера и длины сильфонной секции. Материалом рабочего элемента служит сталь 12Х18Н10Т, устойчивая к циклическим нагрузкам при подземной эксплуатации. Расчетный срок службы узла при бесканальной прокладке — не менее 30 лет.
Применение в сетях Новосибирска
Суровый климат региона с продолжительным периодом отрицательных температур создает значительные сезонные перепады длины трубопровода, что определяет спрос на компенсаторы заводской готовности при новом строительстве теплосетей. СКУ применяются на магистральных и внутриквартальных участках бесканальной прокладки, где узел устанавливается между неподвижными опорами без возведения дополнительных камер.
Вопрос—ответ
Как часто необходимо проверять состояние сильфонного компенсирующего устройства при подземной прокладке?
Периодичность контроля определяется регламентом эксплуатирующей организации, при этом наличие системы оперативного дистанционного контроля позволяет отслеживать состояние изоляции без плановых вскрытий грунта.
Можно ли использовать СКУ на трубопроводах с наземной прокладкой?
Основное назначение СКУ — бесканальная подземная прокладка, для наземных и надземных участков применяются иные конструктивные исполнения сильфонных компенсаторов без грунтовой изоляции.
Поставка
Поставка сильфонных компенсирующих устройств СКУ в Новосибирске осуществляется со склада и под заказ с учетом диаметра, рабочего давления и длины компенсирующего участка. В комплект входят паспорт изделия, сертификат соответствия и монтажная инструкция с требованиями к обратной засыпке и уплотнению грунта. По требованию заказчика узел оснащается датчиками системы дистанционного контроля с выводом кабельных концов под подключение к диспетчерской сети.
