Компенсатор сильфонный универсальный с доставкой

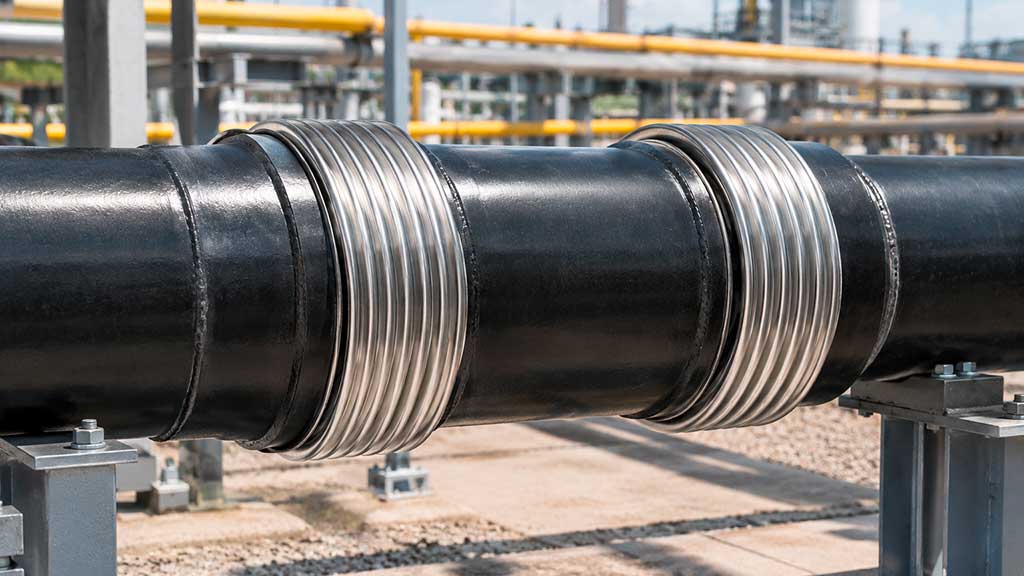

Сильфонный компенсатор универсальный (КСУ) представляет собой комбинированный узел трубопровода, объединяющий две сильфонные секции, соединённые промежуточной трубой и шарнирным механизмом. Такая схема позволяет узлу воспринимать сразу несколько видов перемещений — осевые, угловые и сдвиговые, — возникающих при температурном расширении металла, вибрационных нагрузках или смещении опорных конструкций.
Характеристики КСУ
|
Параметр
|
Значение
|
|
Условный проход
|
от 50 до 1400 мм
|
|
Рабочее давление
|
от 1,6 до 25 МПа
|
|
Температура эксплуатации
|
от –40°C до +400°C
|
|
Осевое перемещение
|
до 100—160 мм на узел
|
|
Угловое отклонение
|
до 20—30°
|
|
Сдвиговое смещение
|
до 30—60 мм
|
|
Материал сильфона
|
сталь 12Х18Н10Т и аналоги
|
|
Расчётный ресурс
|
не менее 1000 циклов нагружения
|
Применение в сетях Новосибирска
Резко континентальный климат региона с большой сезонной амплитудой температур и разветвлённая сеть подземных теплотрасс формируют потребность в компенсационном оборудовании, устойчивом к комбинированным нагрузкам. Компенсаторы сильфонные универсальные устанавливаются в тепловых камерах и коллекторных узлах, где ограниченное пространство не позволяет разместить раздельные осевые и угловые компенсаторы. На участках теплосетей, пересекающих железнодорожные пути и зоны с подвижным грунтом, узлы КСУ воспринимают одновременное линейное и угловое смещение трубопровода.
Вопрос—ответ
В каких случаях целесообразно применять компенсатор КСУ вместо схемы из отдельных узлов?
Универсальный компенсатор применяется при ограниченном монтажном пространстве или при необходимости одновременной компенсации осевых, угловых и сдвиговых перемещений на одном участке трассы.
Требуется ли направляющая опора при монтаже универсального сильфонного компенсатора?
Да, направляющие опоры устанавливаются согласно проектной схеме для равномерного распределения нагрузки и предотвращения перекоса промежуточной трубы узла.
Поставка
Поставка компенсаторов сильфонных универсальных КСУ в Новосибирске выполняется со склада и по индивидуальному заказу с учётом диаметра, давления и температурного режима эксплуатации объекта. В комплект поставки входят паспорт изделия, сертификат соответствия и монтажная схема с указанием допустимых перемещений по всем осям. При необходимости выполняется технический расчёт узла и подбор типоразмера по проектной документации заказчика.
