Компенсаторы 1КСО и 2КСО с доставкой

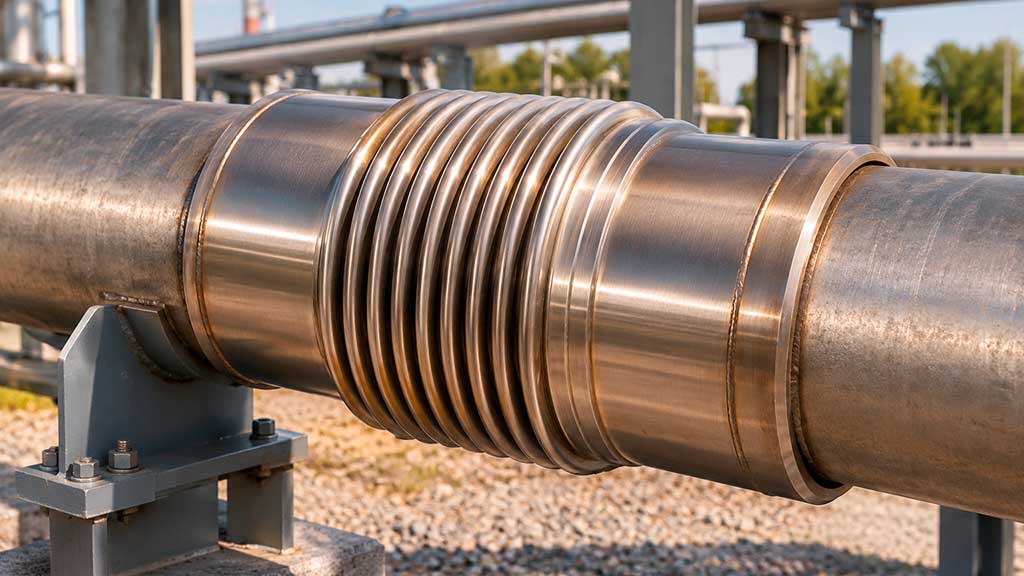

Сильфонные осевые компенсаторы — узлы трубопровода, предназначенные для восприятия линейного удлинения металла при изменении температуры транспортируемой среды. Устанавливаются на прямолинейных участках между двумя точками фиксации трубопровода и работает исключительно в направлении его продольной оси, не воспринимая угловые или сдвиговые нагрузки.
Производство
Изготовление узла включает последовательную обработку металла и контрольные операции, обеспечивающие проектный ресурс изделия при циклических нагрузках:
- раскрой и подготовка листовой заготовки из нержавеющей стали заданной марки;
- гофрирование оболочки методом гидроформовки на специализированном оборудовании;
- сборка многослойного пакета сильфона из нескольких гофрированных секций;
- приварка присоединительных патрубков и ограничительных элементов хода;
- гидравлическое испытание узла под пробным давлением на герметичность;
- нанесение антикоррозионного покрытия и подготовка к отгрузке.
Характеристики 1КСО, 2КСО
Изделия выпускаются на условный проход от 50 до 1400 мм и рассчитаны на рабочее давление от 1,6 до 25 МПа. Диапазон рабочих температур составляет от –40°C до +400°C в зависимости от материала сильфона — применяются сталь 12Х18Н10Т и зарубежные аналоги. Осевой ход узла достигает 50—250 мм и определяется числом гофров и длиной сильфонной секции. Расчётный ресурс изделия при номинальной амплитуде хода составляет не менее 1000 рабочих циклов, что учитывается при подборе типоразмера под конкретный участок трассы.
Вопрос—ответ
Как рассчитывается количество осевых компенсаторов на участке трубопровода?
Число узлов определяется расстоянием между неподвижными опорами, расчётным температурным удлинением и предельным ходом одного компенсатора, указанным в технической документации изделия.
Влияет ли направление потока среды на монтаж осевого компенсатора?
Нет, направление потока не влияет на установку узла, монтаж выполняется строго по проектной оси трубопровода с соблюдением требований к неподвижным опорам и направляющим.
Поставка
Поставка сильфонных осевых компенсаторов в Новосибирске выполняется со склада и под заказ с учётом диаметра, рабочего давления и расчётного температурного режима эксплуатации. В комплект поставки входят паспорт изделия, сертификат соответствия и монтажная схема с указанием величины предварительной растяжки узла. При подготовке проекта возможен расчёт компенсирующей способности и подбор типоразмера по технической документации заказчика.
