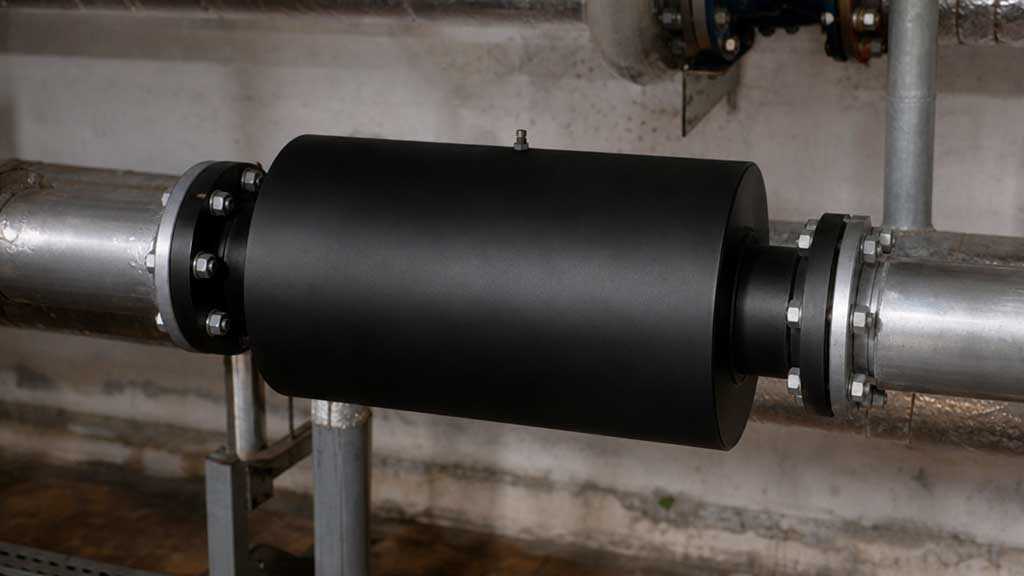

Сильфонное компенсирующее устройство типа «М» в ассортименте
СКУ М — сильфонное компенсирующее устройство, применяемое на трубопроводах тепловых сетей для гашения температурных деформаций теплоносителя. Упругость гофра позволяет узлу сжиматься и растягиваться вдоль продольной оси трубы без потери герметичности в пределах расчетного рабочего хода.
Производство СКУ М
Изготовление устройства начинается с формовки гофров листовой нержавеющей стали, после чего заготовка сваривается в цилиндрический сильфон с необходимым числом волн. Патрубки под приварку выполняются из стали, соответствующей марке трубопровода, и соединяются с сильфоном сварным швом с последующим контролем плотности. Конструкция сильфонного компенсаторс СКУ М дополняется ограничителями рабочего хода, предотвращающими превышение допустимой деформации, а также защитным кожухом или экраном, ограждающим гофрированную часть от механических повреждений и попадания грунта.
Применение в сетях Казани
|
Место установки
|
Функция
|
|
Подземные теплотрассы
|
защита сварных швов от деформации при удлинении трубы
|
|
Тепловые камеры
|
компенсация температурного расширения на вводе в узел
|
|
Котельные и ЦТП
|
снижение нагрузки на арматуру при пусковых циклах
|
|
Паровые магистрали промышленных объектов
|
гашение деформаций при работе с паром высокой температуры
|
|
Участки с бесканальной прокладкой
|
защита изоляции от разрушения при смещении трубы
|
Основные характеристики
- условный диаметр — 20—2200 мм;
- рабочее давление — до 1,6 МПа (16 кгс/см 2);
- температура среды — до +450 °C;
- материал сильфона — многослойная нержавеющая сталь;
- защитный кожух — металлический экран от механических повреждений;
- срок службы — до 30 лет;
- гарантийный период — до 10 лет.
Вопрос—ответ
Чем компенсатор СКУ М отличается от других типов сильфонных компенсирующих устройств? Устройство выполнено в защитном кожухе или экране с ограничителями рабочего хода, что снижает риск повреждения сильфона при монтаже и эксплуатации на трубопроводах с высокой температурой среды.
На каких трубопроводах допускается установка компенсатора СКУ М? Изделие применяется на магистралях, транспортирующих воду или пар, вне зависимости от вида тепловой изоляции трубопровода и способа его прокладки.
Заказ СКУ.М, 2СКУ.М с доставкой
Поставка компенсаторов СКУ М для объектов Казани осуществляется со склада и по индивидуальному заказу с учетом условного диаметра, рабочего давления и требуемой длины устройства. Специалисты ООО «НПГ Мариленд-Рус» подбирают типоразмер по параметрам трубопровода, комплектуют изделия паспортами и сертификатами соответствия, организуют доставку до объекта монтажа в согласованные сроки.
