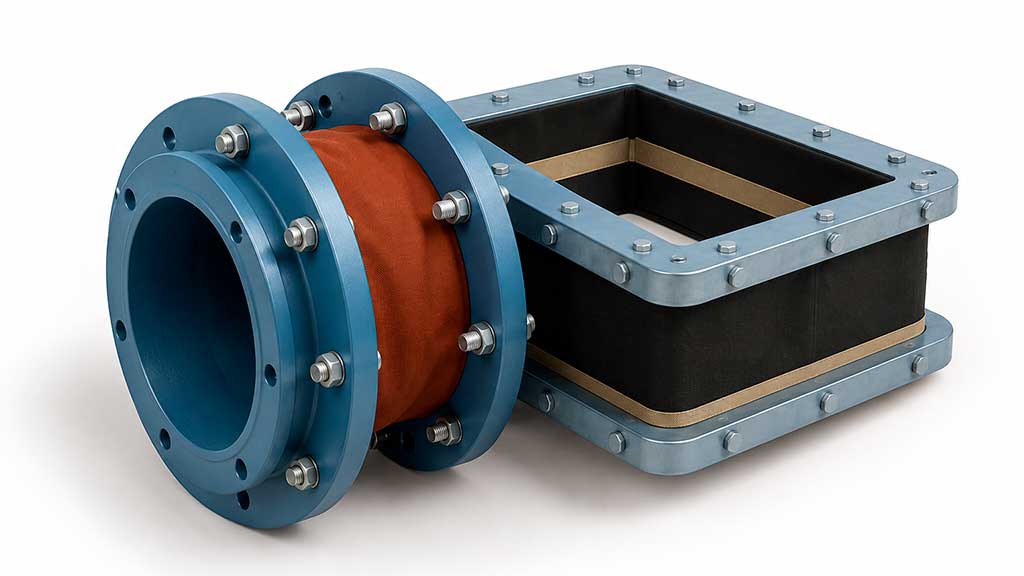

Круглые и квадратные тканевые компенсаторы с гарантией качества
Тканевый компенсатор — гибкий элемент газовоздушного тракта с различным сечением, предназначенный для компенсации температурных, монтажных и вибрационных деформаций трубопроводов и коробов без применения металлических сильфонов. Конструкция представляет собой многослойное полотно на основе стеклоткани, обработанное термостойкими покрытиями, которое крепится к присоединительным элементам трубопровода с помощью металлических рамок или фланцев. Фланцевые тканевые компенсаторы крепятся к трубопроводу через фланцевое соединение, обеспечивая быстрый монтаж и демонтаж узла.
Характеристики
- рабочая температура среды — от –60°C до +550°C в зависимости от материала покрытия;
- рабочее давление (разрежение) — ±5 кПа, для усиленных конструкций — до 10 кПа;
- материал полотна — стеклоткань с силиконовым, фторопластовым или вермикулитовым покрытием;
- количество слоёв ткани — от 1 до 4 в зависимости от условий эксплуатации;
- компенсирующая способность — осевые, боковые и угловые смещения в пределах, заданных проектом;
- присоединительные размеры — по фланцам ответного оборудования или индивидуальным чертежам заказчика;
- срок службы — от 5 до 10 лет при соблюдении температурного режима эксплуатации.
Применение в сетях Казани
На промышленных и энергетических объектах Казани тканевые компенсаторы устанавливаются на газоходах котельных, дымососах, вентиляционных системах и трубопроводах систем аспирации. Установка компенсаторов между жёсткими участками газохода снижает передачу вибрации от тягодутьевых машин на строительные конструкции и смежное оборудование, а также компенсирует смещения, возникающие при тепловом расширении металлических коробов в процессе эксплуатации.
Вопрос—ответ
Чем тканевый компенсатор отличается от металлического сильфонного компенсатора?
Тканевый компенсатор выполнен из гибкого текстильного полотна и предназначен для газовоздушных трактов с невысоким давлением, тогда как металлический сильфонный компенсатор рассчитан на работу под давлением теплоносителя в напорных трубопроводах.
Какой материал покрытия компенсатора выбрать для высокотемпературного газохода?
Для температур свыше +400°C применяются покрытия на основе фторопласта или вермикулитовой пропитки, обеспечивающие термостойкость и устойчивость к агрессивным газовым средам.
Поставка
Изготовление тканевых компенсаторов для объектов Казани выполняется по индивидуальным чертежам заказчика с учётом присоединительных размеров существующего газохода или воздуховода. Готовые изделия от ООО «НПГ Мариленд-Рус» поставляются в собранном виде с установленными крепёжными рамками, что позволяет выполнить монтаж без дополнительной подгонки на объекте.
