Компенсатор из оцинкованной стали с доставкой

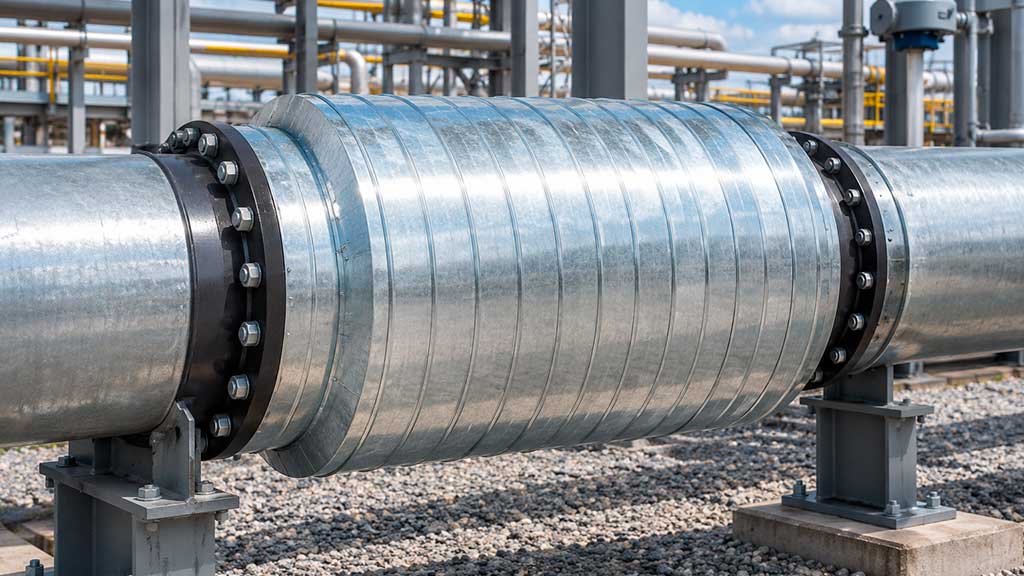

СКУ ППУ (ОЦ) — сильфонное компенсирующее устройство заводской готовности, у которого пенополиуретановая изоляция защищена наружной оболочкой из оцинкованной стали вместо традиционного полиэтиленового кожуха. Металлическая оболочка обеспечивает устойчивость изоляции к ударным и точечным нагрузкам, недоступную полимерным аналогам.
Производство СКУ ППУ (ОЦ)
Изготовление узла объединяет сборку сильфонной части и нанесение теплоизоляционного слоя под металлическим кожухом:
- сборка сильфонного элемента с патрубками и ограничителями хода;
- центровка узла в форме для заливки изоляции;
- заливка пенополиуретана с контролем плотности и толщины слоя;
- монтаж наружной оболочки из оцинкованной листовой стали с фальцевым или сварным швом;
- герметизация торцевых зон оболочки и мест ввода датчиков контроля;
- контрольное испытание готового узла на герметичность и адгезию изоляции.
Применение в сетях Казани
|
Место установки
|
Функция
|
|
Надземные теплотрассы вдоль промышленных площадок
|
защита изоляции от механических повреждений и осадков
|
|
Проходные и полупроходные каналы
|
компенсация температурного удлинения при визуальном контроле состояния узла
|
|
Участки с высокой пешеходной и транспортной нагрузкой
|
предотвращение повреждения оболочки при случайных ударных воздействиях
|
|
Тепловые пункты и котельные с открытой разводкой труб
|
сохранение внешнего вида и герметичности изоляции при обслуживании
|
|
Реконструируемые участки с заменой канальной прокладки
|
замена изношенных П-образных компенсаторов на компактный узел заводской готовности
|
Вопрос—ответ
В чём отличие СКУ в оцинкованной оболочке от исполнения в полиэтиленовом кожухе?
Металлическая оболочка устойчивее к механическим повреждениям и применяется при надземной или канальной прокладке, тогда как полиэтиленовый кожух рассчитан на прямой контакт с грунтом при бесканальной укладке.
Требует ли оцинкованная оболочка дополнительной окраски после монтажа?
Как правило, нет, оцинкованное покрытие обладает собственной коррозионной стойкостью, а дополнительная окраска применяется только по требованию заказчика для унификации внешнего вида трассы.
Поставка
Поставка СКУ ППУ (ОЦ) в Казани осуществляется со склада и под заказ с учётом диаметра, давления и способа прокладки участка трубопровода. Комплект включает паспорт изделия, сертификат соответствия и инструкцию по монтажу с указанием требований к герметизации стыков оболочки. По запросу заказчика узел дополнительно комплектуется системой контроля состояния изоляции с выводом сигнальных проводников.
