Сдвиговый компенсатор (фланцевый, под приварку) от производителя

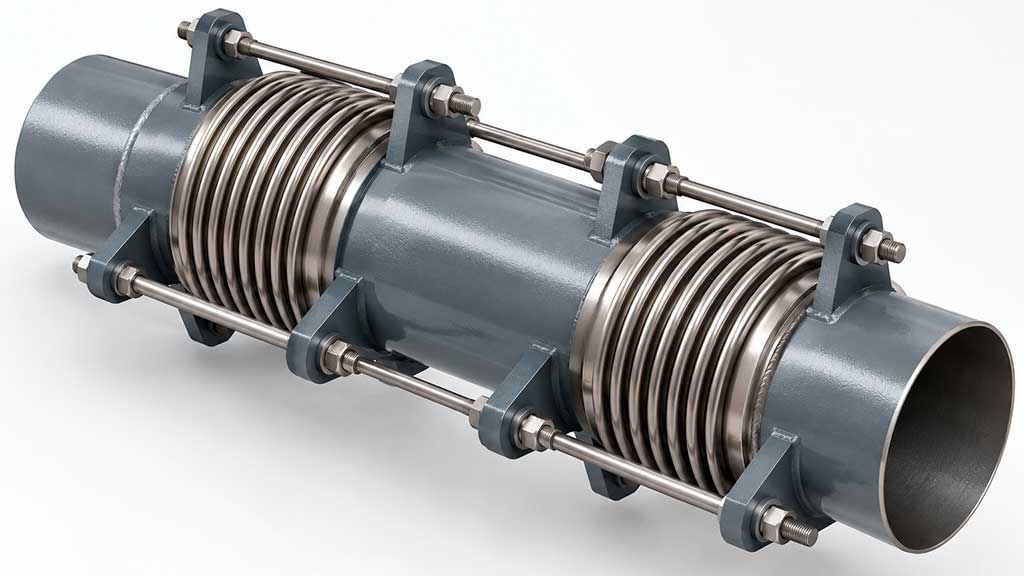

Сдвиговые компенсаторы представляют собой сильфонные устройства, предназначенные для восприятия поперечных смещений трубопровода при сохранении его осевой герметичности. Конструкция включает гофрированную оболочку из нержавеющей стали, направляющие штоки и ограничительные элементы, воспринимающие сдвиговую нагрузку без передачи усилий на сильфон. Такое исполнение позволяет использовать компенсаторы в местах пересечения трубопроводом деформационных швов зданий, зон возможных просадок грунта и участков с нестабильным основанием.
Область применения сдвиговых компенсаторов включает:
- трубопроводы, проходящие через деформационные швы строительных конструкций;
- участки магистралей на подрабатываемых территориях;
- системы, подверженные сейсмическим воздействиям;
- трубопроводы вблизи автомобильных и железнодорожных эстакад;
- инженерные сети на грунтах с неравномерной осадкой.
Основные характеристики
Компенсатор сильфонный универсальный фланцевый рассчитан на восприятие как осевых, так и поперечных перемещений одновременно, что расширяет область его применения по сравнению с изделиями узкого назначения. Рабочее давление составляет 1,6—4,0 МПа, температурный диапазон транспортируемой среды — от –40 до +400 °C в зависимости от марки стали сильфона. Компенсирующая способность по сдвигу достигает 30—100 мм, количество слоев гофра варьируется от одного до трех для повышения циклической стойкости. Условный проход изделий — 50—1400 мм. Металлический сильфон обеспечивает устойчивость к агрессивным средам и высоким температурам, недостижимым для резиновых аналогов. Гарантированный ресурс работы составляет не менее 1000 циклов деформации при соблюдении расчетных нагрузок.
Применение в сетях Казани
Городская инфраструктура Казани включает значительное количество трубопроводов, проложенных вдоль транспортных развязок, мостовых переходов и на участках со сложными геологическими условиями. Компенсаторы сдвиговые под приварку востребованы при строительстве и реконструкции тепловых сетей в местах пересечения магистралями деформационных швов зданий исторического центра, а также на трубопроводах теплотрасс, проходящих по эстакадным конструкциям.
| Область применения | Функция |
|---|---|
| теплотрассы в зоне деформационных швов | восприятие поперечных смещений строительных конструкций |
| трубопроводы на эстакадах | компенсация прогиба и колебаний опорных конструкций |
| сети на подрабатываемых территориях | защита от разрушения при неравномерной осадке грунта |
| промышленные технологические линии | снижение нагрузок при смещении оборудования |
Вопрос—ответ
Чем сдвиговый компенсатор отличается от осевого?
Сдвиговый компенсатор воспринимает поперечные перемещения трубопровода перпендикулярно его оси, тогда как осевой рассчитан на продольное удлинение и сжатие. Конструктивно сдвиговые модели оснащены направляющими штоками, разгружающими сильфон от боковых нагрузок.
Можно ли устанавливать сдвиговые компенсаторы на трубопроводах с высоким давлением?
Да, при подборе типоразмера с соответствующим классом давления, поскольку металлический сильфон выдерживает нагрузки до 4,0 МПа. Точный подбор осуществляется на основании расчетных параметров конкретного участка трубопровода.
Поставка сдвиговых компенсаторов
Купить компенсаторы в Казани с доставкой и технической поддержкой можно через нашу компанию, специализирующуюся на поставках компенсирующих устройств. В наличии представлены изделия различных типоразмеров под приварку и фланцевое соединение, соответствующие требованиям действующих нормативов. Специалисты ООО «НПГ Мариленд-Рус» окажут помощь в подборе оборудования по проектной документации и предоставят полный пакет сертификатов качества.
